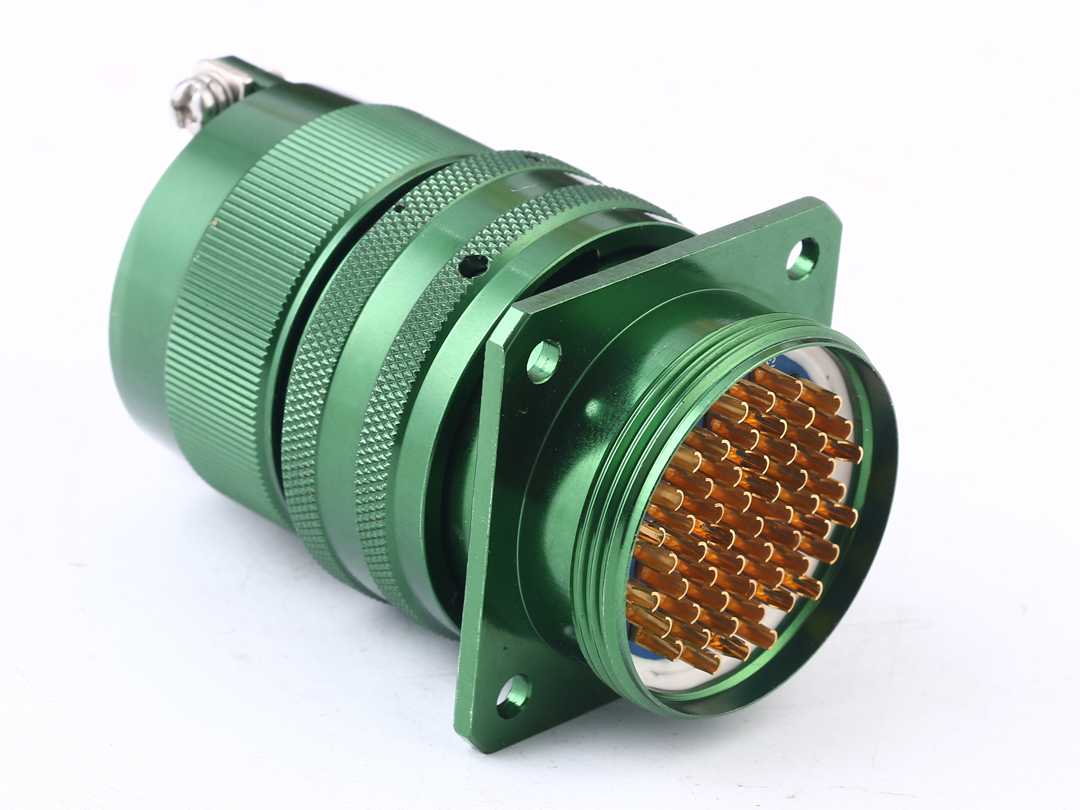

电连接器的选用

src=http___img.bj.wezhan.cn_content_sitefiles_2066735_images_9424339_IMG_6210.jpeg&refer=http___img.bj.wezhan.jpg

1:参数及结构形式的选择

选用电连接器时,充分考虑一下因素

1.1 电气参数:工作电压(取耐电压值的三分之一)、额定电流、接触电流、屏蔽性能、抗干扰性能等。

1.2 机械参数:振动、冲击、碰撞、机械寿命、单孔分离力和总分离力等。

1.3 环境参数:使用温度、湿度、气压、温度冲击、密封性能等。

1.4 安全参数:绝缘电阻、耐电压、阻燃性、只能等级等。

1.5 端接参数:焊接、雅洁、绕接、刺破链接、螺钉链接等。

1.6 结构形式:接触件的可拆性、接触件的种类和结构形式等。

1.7 连接、锁紧方式:二次挂勾锁紧式、螺钉缩紧式、机柜式、扣环是、螺纹式、卡口式、推/拉式等。

1.8 安装方式:面板式、电缆式、焊接式、螺母式等。

1.9 操作适宜性:操作空间太小,防误操作结构、连接到位指示等。

2:界面型谱的选择

应根据实际使用的芯数,查取接触件的额定电流下降率Q值

在根据接触件承载电流通过下式计算接触件额定电流:

单个接触件额定电流≥(单个接触件承载电流)÷ (1-Q),再根据计算出得接触件额定电流值查出接粗剪插配直径,最后选择需要的电连接器型谱。注意应使电缆线芯与接触件孔直径匹配,避免过粗的线芯损伤接触件端接处。
